Όνομα προϊόντος

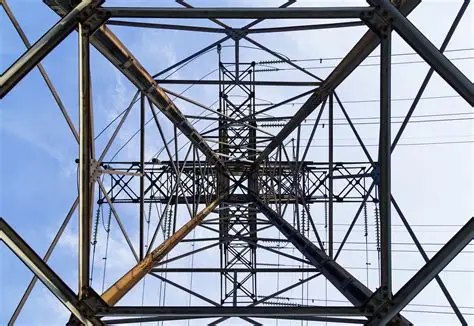

Πύργος μετάδοσης I - Beam (Τμήμα πύργου Main / Structural I - Τμήμα για πύργους πλέγματος)

Εισαγωγή

Πύργος μετάδοσης I - Οι δοκοί είναι βαριά δομικά i - τμήματα που κατασκευάζονται ή κατασκευάζονται για χρήση ως πρωτεύοντα μέλη σε υψηλές - πύργοι μετάδοσης τάσης, πύργους πύργων, πύργοι πύργων, δοκάρια στήριξης, διασταυρώσεις - όπλα. Αυτές οι δοκοί καθορίζονται για υψηλή αντοχή, εξαιρετική απόδοση κόπωσης κάτω από φορτία κυκλικού ανέμου και πάγου, ασφαλή βιδωτή σπινθήρα και ανθεκτική προστασία διάβρωσης (συνήθως βαριά γαλβανισμό) για μεγάλη διάρκεια ζωής σε εκτεθειμένο περιβάλλον.

Τυπικά υλικά και βαθμοί

Άνθρακα / δομικοί χάλυβες:Q345 / S355 (κοινή διεθνής επιλογή), A572 Gr.50 (ASTM) ή ισοδύναμο υψηλό - δομικοί χάλυβες αντοχής.

Χαμηλή - κράμα / hslaΔιατίθενται βαθμοί για βάρος - ευαίσθητα σχέδια.

Ανοξείδωτοςή Duplex Steels μόνο για εξειδικευμένα διαβρωτικά περιβάλλοντα ή θαλάσσιες εφαρμογές.

Επένδυση:Hot - dip galvanizing στο EN ISO 1461 / ASTM A123 είναι στάνταρ. Πρόσθετα συστήματα βαφής ή διπλής όψης εφαρμόζονται όπου απαιτείται.

Έντυπα και κατασκευή

Τμήματα με έλασης:Όπου είναι διαθέσιμο, το HOT - κυλιόμενο I/Wide - τμήματα φλάντζας χρησιμοποιούνται για τα μικρότερα μέλη του πύργου.

Χτισμένο - up/κατασκευασμένο i - δοκούς:Οι πλάκες ιστού και φλάντζας συγκολλούνται για να σχηματίσουν βαθιά ή ευρεία τμήματα (οικονομικά για μεγάλα μεγέθη ή όταν δεν είναι διαθέσιμα τα τυποποιημένα κυλίνδρους).

Διαδικασίες παραγωγής:Κοπή πλάκας (λέιζερ/πλάσμα), CNC αντιμετώπιση, βυθισμένη - arc ή mag συγκόλληση για ιστούς/φλάντζες, άγχος - ανακούφιση και τελική βολή - blast + galvanize/paint.

Συνέλευση:Σχεδιασμένο για βιδωμένες συνδέσεις και συνδέσεις πλάκας gusset. Pre - Τραυματισμένα/ματς κιτ που παρέχονται συχνά για ταχεία ανέγερση πεδίου.

Τυπική γεωμετρία & σειρές (παράδειγμα)

Βάθος τμήματος (Η): 150 - 1200 mm(ποικίλλει ανάλογα με τη λειτουργία μέλους: πόδια, στήριξη, σταυρό - όπλα).

Πλάτος φλάντζας (β): 75 - 400 mm.

Πάχος ιστού (TW): 6 - 40 mm.

Πάχος φλάντζας (TF): 8 - 60 mm.

Βάρος ανά μέτρο: ~ 20 - 300 kg/m(εξαρτάται από την ενότητα).

Μήκη:Τα τυποποιημένα μήκη καταστημάτων έως και 12-18 m (μονό - κομμάτι) ή παρέχονται σε συναρμολογημένα τμήματα για μεγάλα διαστήματα και όρια μεταφοράς.

Βασικά χαρακτηριστικά και πλεονεκτήματα

Υψηλή αντίσταση κόπωσης:Ο σχεδιασμός λεπτομερειών, η ποιότητα της συγκόλλησης και η επιλογή υλικού ελαχιστοποιούν τον κίνδυνο κόπωσης υπό επαναλαμβανόμενη φόρτωση ανέμου/πάγου.

Bolt - έτοιμο & modular:Εργοστάσιο - Προετοιμασμένες πλάκες ματίσματος, ταιριάζει - Τρυσμένες οπές μπουλονιών και αριθμημένες στύσης Συσκευές ταχύτητας και βελτίωση της ευθυγράμμισης.

Ανθεκτική προστασία διάβρωσης:Το Hot - dip galvanizing (ή duplex Coating) παρέχει δεκαδική διάρκεια ζωής σε τυπικές υπαίθριες εκθέσεις.

Βελτιστοποιημένη δυσκαμψία και δύναμη:Το μέγεθος της φλάντζας/ιστού και οι προαιρετικές ενισχυτές επιλέγονται για να αντισταθούν στην κάμψη, τη διάτμηση και τον τοπικό λυγισμό στη γεωμετρία του πύργου.

Μεταφορά και στύση φιλική:Τα σχέδια θεωρούν τις μέγιστες διαστάσεις μεταφοράς και τις - που συνδέονται με τον ιστότοπο για να διατηρήσουν πρακτικές τις απαιτήσεις εφοδιαστικής και γερανού.

Τιμή - Προστέθηκαν επιλογές:Pre - Συνημμένες καρτέλες ανελκυστήρα, προσωρινές αγκύλες στύσης, αντι -- ετικέτες κλοπής και σφραγίδα ταυτότητας.

Τυπικές εφαρμογές

Τα κύρια πόδια και τα μέλη της στήλης των πύργων μετάδοσης πλέγματος.

Σταυρός - όπλα και πρόβολα που υποστηρίζουν τους μονωτές και τους αγωγούς.

Δοκοί στήριξης, μέλη διαφράγματος και δοκούς πλατφόρμας σε δομές υποσταθμού.

Στοιχεία δέσμης άγκυρας και πλάκες σύνδεσης θεμελίωσης.

Ενίσχυση των μελών ενίσχυσης και των τμήματος αντικατάστασης για τη ζωή - έργα επέκτασης.

Σχεδιασμός & κατασκευαστική σκέψη

Λεπτομέρειες κόπωσης:Αποφύγετε τις απότομες αλλαγές τμήματος, παρέχετε ομαλά προφίλ συγκόλλησης και χρησιμοποιήστε πλήρεις συγκολλήσεις διείσδυσης σε κρίσιμες τοποθεσίες όπου είναι εφικτές.

Τοπική σκληρότητα:Παρέχετε ενισχυτικά φλάντζας/ιστού ή διπλά πλάκες κοντά σε οπές, περικοπές και συμπυκνωμένα φορτία.

Pre - Διάτρηση και αγώνα γεώτρησης:Εκτελέστε στο κατάστημα κάτω από Jigs για ακριβή ευθυγράμμιση των μπουλονιών και μειωμένη ανακατασκευή τοποθεσίας.

Camber & Straightness:Ελέγξτε τις ανοχές κατασκευής για να εξασφαλίσετε την ευθυγράμμιση της σκάλας και της σύνδεσης στην στύση του πύργου.

Γαλβανισμός μετά την κατασκευή:Είτε ζεστά - βουτιά με ατομικές πλάκες/ κομμάτια πριν από τη συναρμολόγηση ή γαλβανιστείτε ολοκληρωμένα συγκροτήματα ανά spec - συντεταγμένη με το Finishing House για την επισκευή συγκόλλησης/ αφής - ups.

Διασφάλιση ποιότητας και δοκιμές

Πιστοποιητικά υλικού (MTC):Πληροφορίες πλήρους μύλου και αριθμοί θερμότητας που παρέχονται.

Συγκόλληση:ειδικευμένοι WPS/PQR και πιστοποιημένοι συγκολλητές. Διαδικασίες παλμού/πριονιού για μεγάλες ραφές.

NDT:MT/PT για επιφάνειες συγκόλλησης και UT σε βαρύ κρίσιμες ραφές όπως απαιτείται από τις προδιαγραφές του έργου.

Μηχανικές δοκιμές:Τελικά, απόδοση και charpy Impact (αν χαμηλό - υπηρεσία θερμοκρασίας) ανά σύμβαση.

Επιθεώρηση επικάλυψης:Βάρος γαλβανισμού (G/M²), δοκιμή προσκόλλησης και διακοπών όπου καθορίζεται.

Διασδιάστατοι έλεγχοι:Έλεγχοι μετρητών για θέσεις οπών, επίπεδη επιφάνεια προσώπου και καμπύλη.

Συσκευασία, σήμανση και παράδοση

Πακέτα στύσης:Τα μέλη ομαδοποιήθηκαν και προσαρμόζονται από τον Tower Bay με αριθμημένες ετικέτες, κιτ ματίσματος και σύνολα μπουλονιών.

Προστασία:Διαχωριστικά ξυλείας, προστατευτικά άκρων, φιλμ VCI ή λάδι για προσωρινή προστασία διάβρωσης στην αποθήκευση.

Βαθμολόγηση:μέρος αρ., Bay no., Προσανατολισμός, Θερμότητα όχι. και μοτίβο μπουλονιών σφραγισμένο ή ετικέτα σε κάθε κομμάτι.

Μεταφορά:μονό - μήκη τεμαχίων μεγέθους σε νόμιμα όρια δρόμου/σιδηροδρόμων. Τα μακρά μέλη χωρίζονται σε τμήματα ματίσματος με αντιστοιχία - τρυπημένες πλάκες ματίσματος.

Παραγγελία πληροφοριών - Τι χρειαζόμαστε

Παρέχετε:

Λειτουργία μέλους (πόδι, σταυρό - βραχίονα, στήριξη, διάφραγμα).

Σχεδιασμός φορτίων (νεκρός, άνεμος, πάγος, ένταση αγωγών, δυναμικοί παράγοντες) και εφαρμοστέος κωδικός σχεδιασμού/πρότυπο.

Στόχος του τμήματος (χωρητικότητα βάθους ή στιγμιαία) ή σχέδια.

Προτίμηση βαθμού υλικού και απαίτηση διάβρωσης/επικάλυψης (Galvanize/duplex).

Μέγεθος μπουλονιού/Μοτίβα ή λεπτομέρεια ματίσματος απαιτήσεις και όρια μεταφοράς/διατάραξης.

Ποσότητα, Πρόγραμμα παράδοσης και κάθε τρίτο - ανάγκες επιθεώρησης/πιστοποίησης κόμματος.

Με αυτές τις πληροφορίες θα προτείνουμε να κυλήσουμε ή να χτίσουμε - up i - επιλογές δέσμης, παρέχουμε ιδιότητες ενότητας (περιοχή, ix, sx), βάρος/m, μπουλόνια/ματς και λεπτομερή προσφορά.

Γιατί να επιλέξετε αυτά τα δοκάρια για πύργους μετάδοσης;

Πύργος μετάδοσης I - Οι δοκοί συνδυάζουν τη δομική απόδοση, την κόπωση - συνειδητοποίηση της κατασκευής και το πεδίο - έτοιμο modularity - αποδίδοντας αξιόπιστα, γρήγορα - να - errect μελών με μεγάλη διάρκεια ζωής σε harsh outoor exconments. Παρέχετε τα σχέδια του πύργου σας ή τα κρίσιμα φορτία μελών και θα μέγεθος πρακτικών I - επιλογές δέσμης (κυλιόμενες VS Build - up), εκτιμήστε τα βάρη και προετοιμάστε τις προτάσεις καταστημάτων και ματίσματος.
